Detalhes dos produtos

Created with Pixso. Casa Created with Pixso. produtos Created with Pixso.
Instrumentos de ensaio eletrónicos
Created with Pixso.

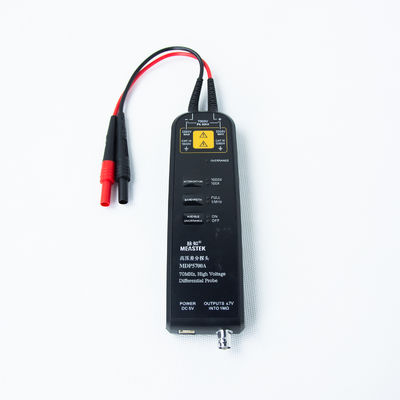

Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A

Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A

Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A

Nome da marca: MEASTEK
Número do modelo: MDP5700A
MOQ: 1
Condições de pagamento: T/T, Western Union, MoneyGram
Capacidade de abastecimento: 1000
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem:
Shenzhen
Certificação:
CE
Habilidade da fonte:
1000
Destacar:

40MΩ sondas de alta tensão

,

5MΩ sondas de alta tensão

,

Medidas precisas de sondas de alta tensão

Descrição do produto

Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A


Características principais:

1Capacidade de resposta rápida

O atraso do hospedeiro é de apenas 9ns, e o atraso total com uma linha BNC de 1 metro é de cerca de 14ns,Restaurar com precisão as formas de onda do sinal de alta velocidade para satisfazer as necessidades de comutação de fontes de alimentação e análise de circuitos digitais.


2- comutação flexível de relações de atenuação múltiplas

10X/100X, 50X/500X, 100X/1000X modos de atenuação múltiplos, adaptando-se à faixa de tensão de 70V a 7000V, uma máquina pode lidar com vários cenários de teste.


3Interferência de modo anti-comum

CMRR> 80 dB (DC) e> 50 dB (1MHz), suprimindo eficazmente o ruído do modo comum e garantindo a fiabilidade dos dados em ambientes eletromagnéticos complexos.


4Normas de segurança de nível industrial

Certificado CATIII 1000V, equipado com clips de sonda isolados e cabos de extensão para garantir a segurança das pessoas e dos equipamentos durante as medições de alta tensão.


5Serviço de garantia a longo prazo

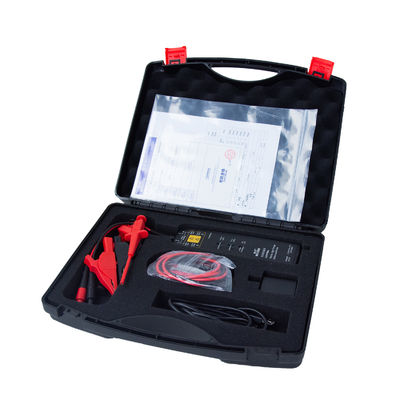

Compromisso oficial de garantia de 1 ano, fornecimento de relatórios de teste e acessórios completos (incluindo caixas de sonda), pós-venda sem preocupações e qualidade confiável.


Especificações

Modelo

MDP5700A
Largura de banda (-3 dB)

70MHz
Tempo (s) de subida

≤ 5
Precisão

1%
Relação de atenuação

100X/1000X

Tensão de medição diferencial máxima

(DC + AC máximo)

100X± 700 Vpk

1000X±7000Vpk
Valor efetivo

100X ± 500Vrms

1000X ± 5000Vrms
Voltagem máxima de entrada para a terra (Vrms)

1000 V CATII

2300V CATI
Voltagem de modo comum ((DC + AC de pico)

±7000Vpk
Impedância de entrada De ponta única para terra 20MΩ
Dois terminais de entrada 40MΩ
Capacidade de entrada Com uma única extremidade até ao solo < 5 pF
Duas extremidades de entrada < 2,5 pF

CMRR

 DC > 80 dB
100 kHz> 60 dB
1MHz> 50 dB
Ruído (Vrms)
 100X < 200mV
1000X < 1,2 V
Tempo de atraso Anfitrião: cerca de 9n
Cabo BNC 1m: cerca de 5ns
Limite de tensão do indicador de sobrecarga
 100X > 700Vpk
1000X > 7000Vpk
Luz de indicador de sobrecarga (luz vermelha) - Sim, sim.
Função de salvação automática - Sim, sim.
Requisito de carga terminal ≥ 100kΩ
fonte de alimentação Adaptador USB 5V/1A

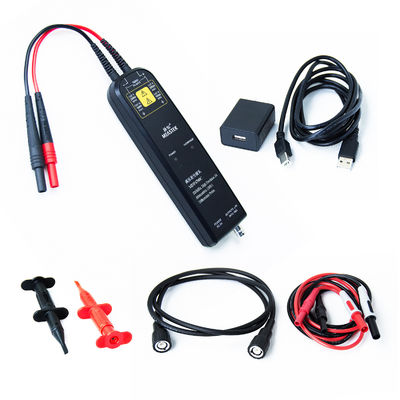

Acessórios padrão da sonda


Nome Objeto Parâmetros
Clips de jacaré Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A 0

CAT III 1000 V

CATIV 600 V
Grampos de sondas de pistão Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A 1

CAT III 1000 V
Gancho de ensaio Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A 2

CATII 1000 V
Cordão de extensão de entrada Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A 3

CAT III 1000 V
Cabo de saída BNC Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A 4 Cabo de saída BNC de macho para macho (com comprimento de 1 metro)
Linha de saída de potência Sondes de alta tensão da série MEASTEK MDP 5MΩ-40MΩ Impedância Opcional baixa latência e medição precisa MDP5700A 5 Comprimento 1 metro
Adaptador de energia

USB 5V/1A
