HCTS0600A 10mV/A Sonda de corrente flexível - largura de banda de 30 MHz, 0.6KA Corrente de pico para testes de dispositivos de pequenos pacotes

HCTS0600A 10mV/A Sonda de corrente flexível - largura de banda de 30 MHz, 0.6KA Corrente de pico para testes de dispositivos de pequenos pacotes

Alta largura de banda e medição precisa

Largura de banda de alta frequência de 30 MHz, sensibilidade de 10 mV/A, capaz de medir com precisão a corrente num vasto intervalo de frequências, satisfazendo as necessidades de medição de corrente de alta precisão,para a medição da corrente do interruptor de semicondutores.

Capacidade de medição de alta corrente

Corrente de pico 0,6KA, pode medir correntes maiores mantendo alta precisão, desempenhando um papel importante no monitoramento de corrente distribuída e outros cenários.

Aplicação de embalagem pequena

O circuito de indução tem um diâmetro externo de 1,6 mm (1,7 mm Max), suporta tensão 1KVpk e é projetado para medição de corrente de dispositivos de pequeno pacote.Pode facilmente lidar com a medição atual de TO-220 e TO-47 dispositivos de pacote.

Conexão e alimentação convenientes

Interface de saída BNC padrão para fácil ligação de dispositivos.

Preste atenção aos detalhes da medição

Ao medir, certifique-se de que o fio medido passa pelo centro do anel de sonda, longe das fontes de interferência, para garantir a precisão da medição.Manter a sonda conforme necessário para garantir uma utilização estável a longo prazo.

Especificações

HCT(S) Série XXXXA Outros parâmetros técnicos

Descrição do produto

(Por exemplo, HCTS0120A)

1) Interface de entrada: terminal de entrada do sinal de ensaio da sonda.
2) Interface de saída: terminal de saída de sinal do integrador de sonda de corrente.
3) Interface de alimentação USB 5V: interface USB padrão (tipo B). (Cable de alimentação USB e adaptador de alimentação são padrão)

4) Diagrama de ligação de ensaio.

Especificações mecânicas

Cuidados e manutenção

1) Manter a sonda limpa e seca.
2) Se for necessário limpar, limpe-o com um pano seco e macio.
3) Quando a sonda não estiver em uso, coloque-a na embalagem fornecida e em local fresco, limpo e seco.
4) Ao transportar a sonda, certifique-se de colocá-la na embalagem fornecida pela nossa empresa para evitar choques.
5) Não puxe as linhas de entrada e saída com força para evitar torções, dobras ou nós excessivos.

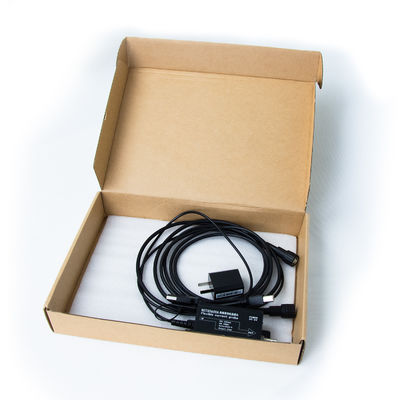

Lista de embalagens
